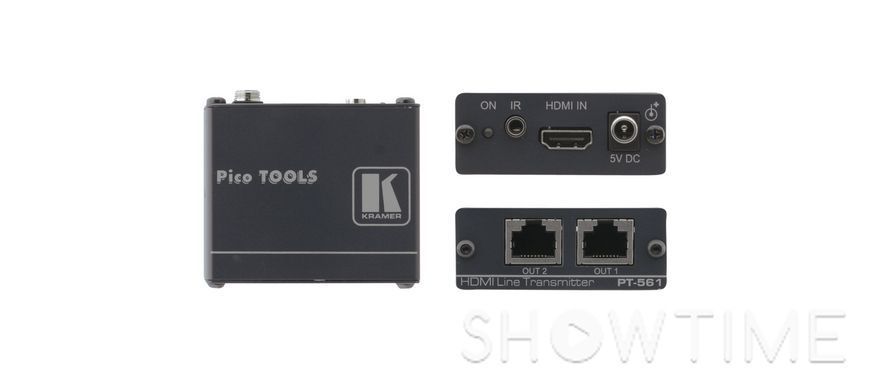

Передатчик HDMI и ИК по витой паре Kramer PT-561

• Передатчик HDMI и ИК по витой паре

Назначение

• Для преобразования входящих HDMI и ИК сигналов и их дальнейшей передачи на совместимый приемник Kramer PT-562 по экранированному STP/FTP кабелю

Особенности

• Совместимы с приёмниками и передатчиками на витой паре WP-561 и WP-562
• Малогабаритный корпус из серии PicoTOOLS™. С помощью адаптера RK-4PT (опция) четыре прибора устанавливаются рядом в стандартную 19-дюймовую стойку (1U)
• Система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, Могут получать питание от первого по линии передачи сигнала
• Передача сигналов EDID, HPD и CEC от источника к экрану
• Поддерживает опциональные ИК излучатели: одиночный излучатель C-A35/IRE-10 и двойной излучатель C-A35/2IRE-10
• Поддерживает передачу и прием ИК сигналов по кабелю на витой паре в любом направлении - совместим с передатчиком и внешним ИК приемником: C-A35M/IRR или C-A35M/IRE или C-A35M/2IRE
• Соответствие требованиям HDCP и HDMI версии 1,2, совместимы с HDMI 1.3, 1.4
• Совместимость с HDTV
• Паксимальная скорость передачи данных 4,95 Гбит/с (1,65 Гбит/с на канал)
• Индикаторы состояния - Включен (красный), Передача (зеленый)
• Использование кабелей на витой паре Kramer BC-DGKat524 и BC-DGKat623 обеспечивает оптимальную дальность передачи и качество сигнала. Длина линии передачи зависит от разрешения изображения, типа графической карты и экрана. При использовании кабелей категории 5 или 6 от сторонних производителей, длина линии передачи может отличаться от приведенной выше. Использование многожильных проводников (patch cord) в кабелях не допускается
• Поддерживает опциональные ИК-приемники: C-A35M/IRR-3 и C-A35M/IRR-50
• Длина линии передачи — до 90 м (1080i/SXGA) или до 30 м (1080p/UXGA) при использовании экранированного кабеля на витой паре BC-DGKat524 (FTP/STP CAT5). При использовании экранированного кабеля на витой паре BC-DGKat623 (FTP/STP CAT6) - до 90 м (1080i) или до 60 м (1080p/UXGA)

Входы

• 1 х HDMI

Выходы

• 2 х RJ45 витая пара

Порты

• 1 х 3.5 mm mini jack двунаправленный ИК-порт

Максимальная скорость передачи данных

• До 4.95 Гбит/с (1,65 Гбит/с на графический канал)

Соответствие стандарту HDMI

• Поддержка HDMI 1.0...1.4 и HDCP

Питание

• 5 В DC, 440 мА (передатчик + приемник)

Опции

• Адаптер RK-P4T для установки в стандартную 19´ стойку

Примечание

• ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается


• ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов


• ВНИМАНИЕ! Подключение к активному оборудованию Ethernet может привести к выходу из строя всего оборудования. Для подключения используйте только совместимые приборы Kramer

Корпус

• Корпус Kramer Pico TOOLS™

Габариты

• 62 х 52 х 24 мм

Вес

• 0,14 кг
