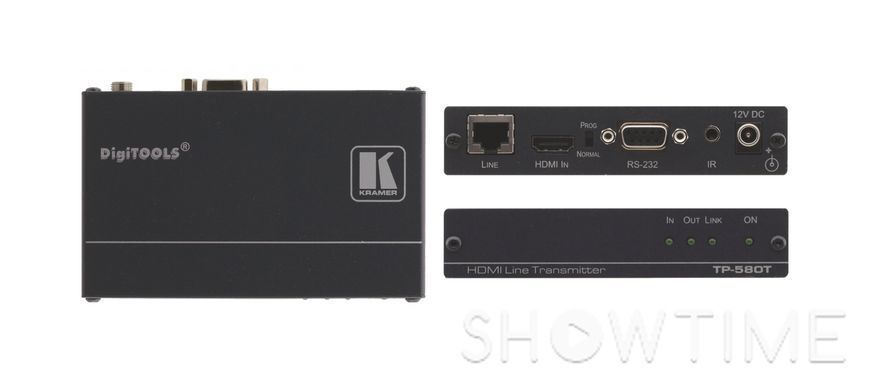

Передатчик HDMI, RS-232 и ИК сигналов по витой паре Kramer TP-580T

• Передатчик HDMI, RS-232 и ИК сигналов по витой паре

Назначение

• Высококачественный передатчик сигнала HDMI по кабелю на витой паре по технологии HDBaseT. TP-580T преобразует HDMI в сигнал, пригодный для передачи по витой паре, который затем поступает на вход приемника (например, TP-580R или WP-580R). Им выполняется обратное преобразование в исходный формат

Сфера применения

• Проекционные системы в конференц-залах, переговорных комнатах, аудиториях, отелях и студиях видеопроизводства
• Оборудование для сдачи в аренду и обслуживания массовых мероприятий

Особенности

• Максимальная скорость передачи данных до 10,2 Гбит/с (3,4 Гбит/с на канал)
• Совместимость с HDTV
• Соответствие требованиям HDCP
• Технология HDBaseT™
• Поддержка HDMI – HDMI версии 1.4 (3D, Deep Color, x.v.Color™, синхронизация видео и звука, несжатые аудиоканалы, Dolby TrueHD, DTS-HD, CEC)
• Пропуск сигнала 3D без изменений
• Пропуск сигналов EDID/HDCP от источника к дисплею без изменений
• Поддержка разрешений 2K и 4K
• Инфракрасный интерфейс, а также двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии
• Дальность передачи сигнала до 70 м при использовании кабеля категории FTP/STP 5е или более качественного. Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению
• Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
• Светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания
• Компактный корпус Kramer DigiTOOLS® (приборы серии TP). Три прибора устанавливаются рядом в стойку 19'' (1U) с помощью адаптера RK-3Т

Интерфейсы входа

• Входы - 1 – HDMI, тип «А» (розетка), 1 – ИК-сигнал, разъем mJack 3,5-мм, 1 – RS-232, 9-конт. разъем D-sub (розетка)

Интерфейсы выхода

• Выход - 1 – витая пара HDBaseT™, разъем RJ-45 (розетка)

Рабочие параметры

• Полоса пропускания - максимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/c на графический канал)
• Скорость передачи данных RS-232 - до 115200 бит/с
• Соответствие стандарту HDMI - поддержка HDMI и HDCP
• Питание - 12 В, 295 мА (блок питания в комплекте)

Дополнительно

• Дальность передачи сигнала до 70 м (разрешение FullHD), до 40 м (разрешение 4К) при использовании кабеля категории 6 или более качественного. Максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-UNIKat/LSHF. При использовании кабелей других изготовителей указанные максимальные значения могут снижаться. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению
• Внимание! Данное устройство работает только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается. Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) – т.н. «прямая» разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов

Размеры

• (Ш x Г x В) - 188 x 114 x 24 мм

Вес

• 0,6 кг

Цвет

• Черный
