Тип устройства
Новый ЦАП с обновленными микросхемами и поддержкой Hi-Res-аудио Teac UD-505-X создан на базе модели UD-505, имеет такие же дизайн и форм-фактор и точно так же построен по схеме "двойное моно" с разделением цепей левого и правого каналов от блока питания до выхода. В отличие от предшественника, Teac UD-505-X способен принимать сигнал PCM в разрешении до 32 бит/768 кГц и DSD-поток с частотой дискретизации до 22,5 МГц (то есть вплоть до DSD512). Добиться этого, а также улучшить качество звука устройства разработчикам удалось за счет использования конвертеров ES9038 Q2M, превосходящих используемые в UD-505 чипы AK4497 по таким параметрам, как динамический диапазон (131 дБ против 123) и Кг + шум (-116 дБ против -112).
Среди других важных отличий Teac UD-505-X от предшествующей модели отметим наличие у новинки выделенного балансного выхода на наушники, реализованного на разъеме Pentaconn 4,4 мм, и встроенного Bluetooth-приемника. Последний, кстати, поддерживает самые передовые кодеки aptX™ HD и LDAC™.

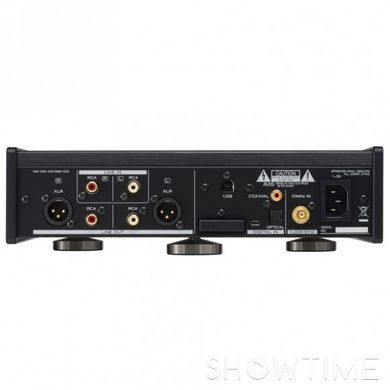

Два клока (генераторы тактовых импульсов) работают с сигналами, кратными частотам 44,1 кГц и 48 кГц. Доступен апгрейд за счет подключения внешнего 10 МГц клока через BNC-порт. На тыльной стороне имеются балансный и небалансный выходы, аналоговый вход RCA, а также коаксиальный и оптический входы, BNC для внешнего клока и USB-порт для подключения к компьютеру, в котором реализована технология "Bulk Pet". Такая технология имеет четыре режима и гарантирует более стабильную и равномерную передачу данных между компьютером и TEAC UD-505-X по сравнению с обычным асинхронным способом, что особенно актуально при трансляции Hi-Res-аудио. В итоге нагрузка на оба устройства выравнивается, что положительно отражается на качестве звучания.

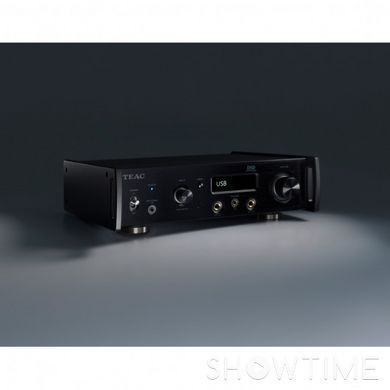

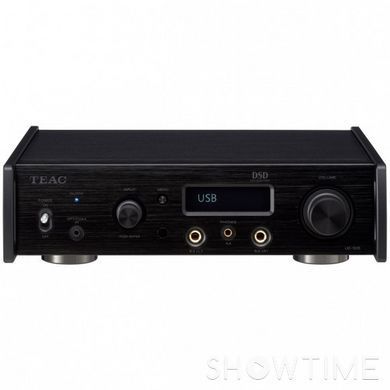

Корпус устройства укреплен 8 мм алюминиевыми боковинами с рековыми ручками и опирается на три антивибрационные ножки с конусными шипами и подпятниками. В левой части его лицевой панели находится включатель питания, LED-диод, указывающий на синхронизацию с внешним клоком, 3,5 мм оптический/коаксиальный вход с поддержкой PCM (24 бит/192 кГц) и DSD (2,8 МГц) в режиме DoP, селектор входов (также используется в настройках меню) и кнопка меню.
В Teac UD-505-X задействована балансная топология схем с «двойным моно» и использованием отдельного силового тороидального трансформатора в каждом из каналов. Благодаря применению цифрового изолятора в аналоговые цепи не проникают шумы от цифровых источников сигнала. Используется технология Teac-HCLD: в аналоговом каскаде установлены буферные сильноточные дискретные усилители, способные обеспечить широкий динамический диапазон. ЦАП Teac UD-505-X позволяет изменять напряжение на линейном выходе. Для настройки уровня громкости при этом служит 256-шаговый регулятор с шагом в 0,5 дБ.
Усилитель AB-класса для наушников имеет два 6,3 мм гнезда и 4,4 мм 5-контактный балансный разъем Pentaconn. При симметричном подключении используется активное заземление, подавляющее шумы, создаваемые блоком питания. Здесь также применяется технология HCLD. Доступно балансное подключение с активным заземлением (active GDN) для подавления помех, создаваемых блоком питания.
Спецификации
- ЦАП ES9038 Q2M (PCM до 32 бит/768 кГц, DSD512 (22,5 МГц))
- Апсемплинг отключаемый, технология RDOT-NEO, PCM: до 32 бит/384 кГц или PCM в DSD (до 24,5 МГц
- Фильтры PCM: Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, режим с отключенными фильтрами; DSD: узкий, частоты среза: 39 кГц (2,8 МГц), 78 кГц (5,6 МГц), 156 кГц (11,2 МГц) или 312 кГц (22,5 МГц), широкий, частоты среза: 76 кГц (2,8 МГц), 152 кГц (5,6 МГц), 304 кГц (11,2 МГц) или 608 кГц (22,5 МГц)
- Диапазон частот 10 Гц – 80 кГц (+ 1 дБ, - 3 дБ, PCM 192 кГц, RCA-выход, цифровой фильтр отключен)
- Отношение сигнал/шум более 110 дБ (PCM 192 кГц, RCA-выход, цифровой фильтр отключен)
- Коэффициент гармоник 0,002% (PCM 192 кГц, RCA-выход, цифровой фильтр отключен)
- Входной импеданс/входное напряжение 24 кОм/130 мВ (линейный вход RCA)
- Выходной импеданс 188 Ом (XLR), 150 Ом (RCA)
- Выходное напряжение XLR/RCA: 2 В (1 кГц, 10 кОм, фиксированный, 0 дБ), XLR/RCA: 4 В (1 кГц, 10 кОм, фиксированный, + 6 дБ), XLR: 12 В (1 кГц, 10 кОм, регулируемый); RCA: 6 В (1 кГц, 10 кОм, регулируемый)
- Выходная мощность усилителя для наушников 2 х 700 мВт (32 Ом, балансное подключение), 2 х 500 мВт (небалансное подключение, 32 Ом, один разъем нагружен), 2 х 350 мВт (небалансное подключение, 32 Ом, два разъема нагружены), 2 х 500 мВт (32 Ом, режим с активным заземлением)
- Bluetooth-модуль версия 4.0, поддерживаемые профили: A2DP, AVRCP, поддерживаемые кодеки: LDAC (близок по качеству звучания к формату PCM 24 бит/96 кГц), Qualcomm aptX HD (близок по качеству звучания к формату PCM 24 бит/48 кГц), aptX, AAC, SBC, количество одновременно подключенных Bluetooth-устройств: 8
- Входы линейный RCA, 3,5 мм коаксиальный/оптический (24 бит/192 кГц, DSD 2,8 МГц, DoP), коаксиальный (24 бит/192 кГц, DSD 2,8 МГц, DoP), оптический (24 бит/192 кГц, DSD 2,8 МГц, DoP), USB-порт (асинхронный режим, bulk-режим (пакетная передача данных), тип B, PCM до 32 бит/768 кГц, DSD до 22,5 МГц)
- Выходы линейный RCA (фиксированный/регулируемый), балансный XLR (фиксированный/регулируемый), 2 х 6,3 мм гнезда для наушников (могут использоваться в паре для балансного подключения, 16-600 Ом), 1 х 4,4 мм 5-контактное балансное гнездо Pentaconn для наушников (16-600 Ом)
- Прочая коммутация позолоченный BNC-вход для внешнего 10 МГц тактового генератора Teac CG-10M или др.
- Блок питания 2 тороидальных трансформатора (по одному на канал)
- Дисплей OLED, с 4-ступенчатой регулировкой яркости, отключаемый

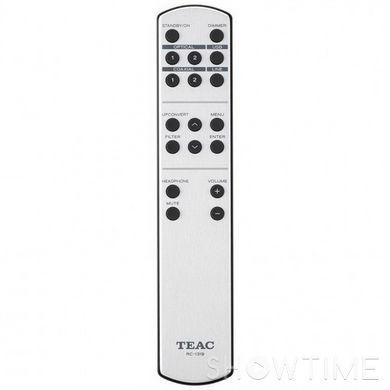

- Пульт ДУ RC-1330
- Программный плеер Teac HR Audio Player (Windows, Macintosh), в комплекте, позволяет воспроизводить Hi-Res-аудио в форматах DSD512 и PCM (32 бит/768 кГц)
